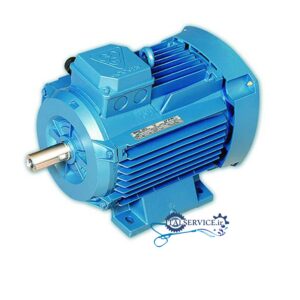

الکتروموتور 4 کیلووات تخت

معرفی الکتروموتور 3000 دور تخت(کتابی)

قاب الکتروموتور 3000 دور تخت(کتابی) از ورقه های فولادی سیلیکونی، معمولاً با ضخامت حدود 0.5 میلی متر تشکیل شده است. لمینیت ضروری است زیرا ولتاژ در طول محوری فولاد و همچنین در هادی های استاتور القا می شود. لمینیت ها معمولاً توسط یک لایه لاک از یکدیگر عایق می شوند. این امر مسیر رسانا را در فولاد شکسته و تلفات (معروف به تلفات جریان گردابی) در فولاد را محدود می کند.

کویل های استاتور معمولاً از مس ساخته می شوند. برای موتورهای کوچک از هادی‌های گرد با تعداد زیادی پیچ در هر سیم‌پیچ استفاده می‌شود و میله‌های مستطیلی با پیچ‌های کمتر برای ماشین‌های بزرگ‌تر استفاده می‌شود. کویل ها عایق الکتریکی هستند. این روش معمول است که فقط سه سرب را به یک بلوک ترمینال بیرون بیاورید، چه سیم پیچ به صورت وای و چه در دلتا متصل شود.

ویژگی های الکتروموتور 3000 دور تخت(کتابی)

بخش مغناطیسی روتور نیز از ورقه های فولادی ساخته شده است که عمدتاً برای تسهیل مهر زنی شکاف های هادی با شکل و اندازه دلخواه است. در اکثر موتورهای القایی، سیم‌پیچ روتور از نوع قفس سنجابی است که در آن هادی‌های جامد در شکاف‌ها و در هر انتهای آهن روتور توسط حلقه‌های رسانای انتهایی به هم متصل می‌شوند.

در چنین ماشین هایی نیازی به عایق بندی هادی ها از آهن نیست. برای موتورهای تا حدود 300 کیلووات، قفس سنجاب اغلب از یک ریخته گری آلومینیومی شامل هادی ها، حلقه های انتهایی و یک فن خنک کننده تشکیل شده است. برای موتورهای بزرگتر، قفس سنجاب از میله های مس، آلومینیوم یا برنج ساخته شده است که به حلقه های انتهایی از مواد مشابه جوش داده شده یا لحیم شده است.

در هر صورت، روتور بسیار ناهموار است و برخلاف روتورهایی که نیاز به سیم پیچی عایق الکتریکی دارند، تولید آن مقرون به صرفه است. شیارهای روتور نباید مستطیل شکل باشند. شکل شکاف ها را می توان به گونه ای طراحی کرد که انواع ویژگی های گشتاور-سرعت را ارائه دهد.
