الکتروموتور
الکتروموتور چیست؟
الکتروموتور یا موتور الکتریکی به سه نوع الکتروموتور معمولی، الکتروموتور ضد انفجار و الکتروموتور کولری تقسیم بندی میشود. از لحاظ برق مصرفی الکتروموتور به الکترو موتور تک فاز و سه فاز تقسیم میشود. الکتروموتور وسیله ای برای حرکت میباشد. به طور کلی در هر جایی که ماشین باشد و حرکتی در کار باشد الکتروموتور یا دینام نیز وجود دارد.
الکتروموتور انرژی الکتریکی را تبدیل به انرژی حرکتی می نماید و به همین دلیل در انواع ماشین ها از این وسیله استفاده میشود. بیشتر الکتروموتور ها به شکلی ساخته شده اند که دوار می باشند ولی برخی الکتروموتور ها نیز وجود دارند که دوار نیستند. به الکتروموتور هایی که دوار نیستند الکتروموتور خطی گفته میشود.
الکتروموتور ها از طریق القای الکترومغناطیسی و به وجود آوردن میدان مغناطیسی چرخشی باعث ایجاد جریان در هادی های روتور میشود و باعث چرخاندن روتور در جهت چرخش میدان میشود.
الکتروموتور های دوار از دو قسمت متحرک و محرک به وجود می آیند. بخش متحرک الکتروموتور را روتور و بخش ثابت آن را استاتور مینامند. الکتروموتور ها با توجه به ساختاری که دارند توسط برق جریان مستقیم DC و جریان متناوب AC تقسیم بندی می شود.
انواع الکتروموتور
موتور DC
این سری موتور ها شامل موارد زیر میشود:
- موتور موازی
- موتور سری
- موتور خود تحریک
- موتور کمپوند
- موتور PMDC یا به عبارتی موتور مغناطیس دائم
موتور DC
این سری موتور ها شامل موارد زیر میشود:
- موتور سنکرون
- موتور القایی
موتور های خاص
این سری موتور ها شامل موارد زیر میشود:
- موتور اونیورسال
- موتور پله ای
- موتور هیسترزیسی
- موتور DC بدون جاروبک
- موتور رلوکتانسی
| مشخصات | FRAME | HP | KW | قیمت |
|---|---|---|---|---|
| 9R080070AA | 80 | 1 | 0.75 | |
| 9R080090 | 80 | 1.5 | 1.1 | |
| 9R080100AA | 80 | 2 | 1.5 | |
| 9R090120AA | 90 | 3 | 2.2 | |
| 9R100120AA | 100 | 4 | 3 | |
| 9R100140AA | 100 | 5 | 4 |

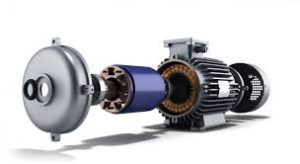

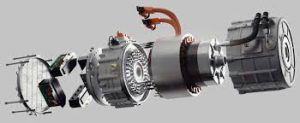

اجزای الکتروموتور ها
الکتروموتور ها از اجزای زیر ساخته شده اند:
بدنه یا قاب
بدنه یا قاب پوششی می باشد که کل الکتروموتور در بر می‌گیرد و از اجزای داخل آن محافظت می کند.

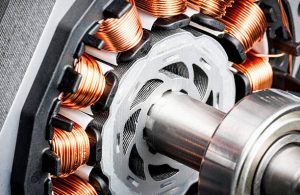

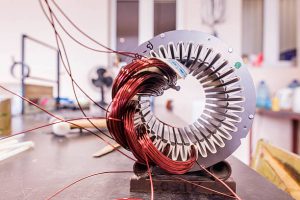

استاتور
این قطعه ثابت می باشد و بیشتر اوقات از تعدادی آهنربا تشکیل می شود. معمولاً آهنربا های الکترومغناطیسی از یک سیم پیچ که جنس آن از مس میباشد ساخته می شوند.
شافت
شافت قطعه فلزی می باشد که از داخل به خارج از بدنه الکتروموتور که نیرو را از چرخش موتور الکتریکی می گیرد و با استفاده از اتصال مکانیکی عمل انتقال نیرو را انجام میدهد.
کموتاتور
محل قرارگیری این قطعه نزدیک استاتور می باشد و کار آن تغییر جهت جریان در دستگاه می باشد. کموتاتور از قطعات متحرک در الکتروموتور ها می باشد.
جاروبک
از دیگر قطعه ها در موتور الکتریکی می توان به جاروبک اشاره کرد. این قطعه با کموتاتور در تماس می باشد و برای تکمیل سوئیچ و تغییر جریان مورد استفاده قرار می گیرد.

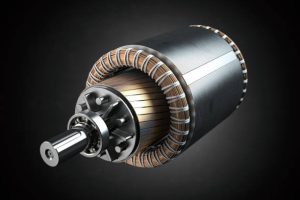

روتور
نام دیگر روتور، آرمیچر می باشد که قطعه حامل جریان در مرکز موتور الکتریکی می باشد. این قطعه زمانی که تحت تاثیر میدان مغناطیسی قرار می‌گیرد با سیم پیچ برای ایجاد گشتاور مکانیکی در تعامل می باشد و در نهایت باعث چرخش شافت میشود.
بلبرینگ
بلبرینگ یا یاتاقان های موتور الکتریکی در مجاورت با نقطه ای قرار دارند که شافت از قاب و بدنه آن خارج می شود. این عمل باعث میشود تا شافت با حداقل اصطکاک به چرخش در آید و در نهایت حرکت ناخواسته را از بین ببرد.
براکت
این قطعه در قسمت انتهایی قاب متصل شده است و در واقع قطعه برای ایمن سازی دستگاه و محل عبور شافت محسوب می شود.
الکتروموتور تک فاز
الکتروموتور تک فاز پرمصرف می باشد و در ساخت آن از یک کلاف یا پیچه استفاده می شود. این مدل موتور الکتریکی از یک منبع متناوب تک فاز تغذیه می شود. این مدل الکتروموتور خود راه انداز نمی باشد و در تمامی انواع الکتروموتور تک فاز، موتور از نوع قفس سنجابی می باشد. معمولاً هنگامی که این الکتروموتور به یک منبع تغذیه تک فاز متصل میباشد کلاف اصلی دارای جریان متناوب خواهد بود. این جریان متناوب باعث میشود تا میدان مغناطیسی ضربانی ایجاد شود. به دنبال القا، روتور تحریک خواهد شد. این مدل الکتروموتور به استارتر نیاز دارد که توانایی ایجاد ضربات آغازی را برای چرخش موتور دارد.
زمانی که ولتاژ تغذیه برقرار می باشد جریان برق در کلاف اصلی به علت مقاومت کلاف اصلی باعث افت ولتاژ تغذیه می شود. زمانی که موتور به ۷۵ درصد دوره مجاز خود برسد یک سوئیچ گریز از مرکز پیچه، باعث می شود استارت از مدار خارج گردد. به دنبال این قضیه الکتروموتور تک فاز توانایی ایجاد گشتاور کافی برای ادامه کار را خواهد داشت.
الکتروموتور سه فاز
در مواردی که نیاز به توان بالاتری باشد الکتروموتور های سه فاز مورد استفاده قرار می گیرند. الکتروموتور های سه فاز برای ایجاد میدان الکترومغناطیسی دوار از اختلاف فاز موجود میانه فاز های منبع تغذیه چند فاز الکتریکی استفاده می نمایند. در بیشتر موارد روتور شامل هادی هایی مسی می باشد که در فولاد قرار دارند. القای الکترومغناطیسی میدان مغناطیسی دوار باعث القای جریان در هادی ها می شود که در نهایت باعث ایجاد یک میدان مغناطیسی متعادل کننده می شود و باعث می شود تا محور الکتروموتور در جهت گردش میدان حرکت نماید.
الکتروموتور ها چه کاربرد هایی دارند؟

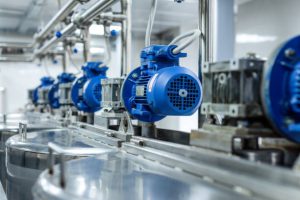

امروزه از الکتروموتور ها به طور فراوان در صنعت در کنار دیگر محصولات و همچنین گیربکس صنعتی و پمپ ها استفاده می شود. معمولاً از الکتروموتور در صنعت ساختمان سازی و کشاورزی استفاده می شود و علاوه بر اینها صنایعی مانند پتروشیمی، صنعت فولاد، صنعت مواد غذایی، صنعت پوشاک و همچنین سیمان برای کار به انواع الکتروموتور ها نیاز دارند.
معمولاً از الکتروموتور ها در انواع دمنده ها، ماشین آلات صنعتی، فن ها، دینام، کشتی های کوچک و بزرگ، کمپرسور ها و غیره استفاده می شود.
توجه داشته باشید که هنگام خرید الکتروموتور، الکتروموتور مورد نظر خود را مطابق با قدرت و سرعت مورد نیاز برای صنعت تان خریداری نمایید. الکتروموتور ها با سرعت و قدرت های گوناگون به فروش می رسند که می توان گفت برای هر صنعتی نوع خاصی از الکتروموتور نیاز است.
مجموعه ایتال سرویس از بزرگترین فروشگاه های اینترنتی می باشد که می توان هر نوع الکتروموتور را با توجه به نوع نیاز مشتری خریداری نمود. مجموعه ایتال سرویس بیش از ۱۰ سال سابقه در زمینه فروش انواع ابزار آلات صنعتی از جمله الکتروموتور ها را دارد. برای خرید انواع الکتروموتور و همچنین مشاوره در این زمینه می توانید با کارشناسان مجموعه ایتال سرویس ارتباط برقرار نمایید.
